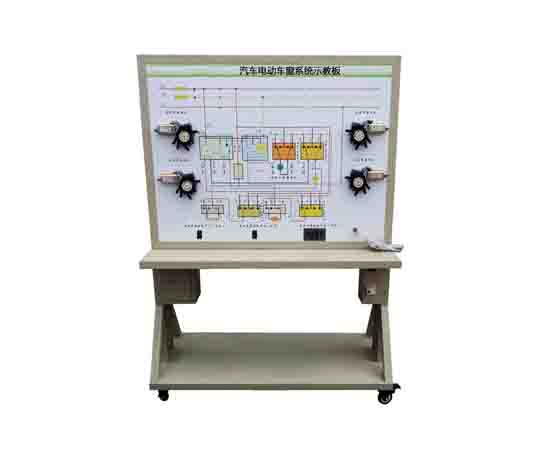

汽車電動窗、中控門鎖及電動后視鏡系統運行、檢測、考核綜合示教板是由國產汽車原裝中控鎖、防盜、電動后視鏡電動門窗實物為基礎，由移動臺架、示教面板二部分組成，適用于中高等職業學院和培訓機構的汽車中控鎖、電動門窗系統構造與維修實訓教學，能夠滿足對中控鎖、電動門窗的結構、工作原理、故障設置及診斷的教學需要。本實驗設備操作方便，安全可靠，易于維護。

　　產品配置

　　移動工作臺

　　配有蓄電池(或DC12V電源)、漏電安全保護裝置、活動腳輪等;

　　示教面板

　　1.點火開關、原電動車窗總開關、原車前左、右電動車窗電機、原車后左、右電動車窗開關、原門鎖控制單元、左、右前門鎖、左、右后門鎖、原后視鏡調節開關、左、右后視鏡、相關繼電器、保險絲等。

　　2.外部檢測端子、工作狀態LED顯示燈、數字電壓表、連接線;

　　3.中控鎖、防盜、電動后視鏡、電動門窗系統全彩結構組成圖及電路原理圖;

　　產品功能

　　顯示功能

　　1.汽車電動窗中控檢測考核示教板根據原車的基本位置，布置中控鎖、防盜、電動后視鏡、電動門窗系統等部件，不同部位標有名稱，充分展示中控鎖和電動窗系統的結構和工作原理;

　　2.中控鎖、防盜、電動后視鏡、電動車窗的色彩結構圖和電路工作原理圖，方便學生根據實際物體學習中控鎖、電動車窗的結構組成和電控原理;

　　動態操作功能

　　在中控鎖、防盜、電動后視鏡、電動門窗系統的基礎上，配有所有相關的輔助控制裝置，可以像原車一樣實際工作。演示中控鎖、防盜、電動后視鏡、電動門窗系統的工作原理和動態過程，讓學生直觀了解中控鎖、防盜、電動后視鏡、電動門窗系統的結構和工作原理；

　　檢測功能

　　通過外部檢測端子，可以在面板上直接檢測和分析傳感器、執行器和電路的參數，而不會損壞線束;數字電壓表可以代替萬用表測量相關電壓值;

　　實時顯示功能

　　LED燈顯示傳感器或執行器的工作狀態，數字電壓表實時顯示傳感器或執行器的電壓值;

　　以上內容就是介紹的汽車電動窗中控檢測示教板：http://www.rqwkb.cn/sx-zkf/1069.html，希望對訂購電動車窗示教板的朋友們有所幫助,可能會出現介紹錯誤，看到請馬上聯系我們改正，想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話聯系我們索要設備的功能參數等，或者直接實地考察，也可電話微信溝通訂購等!
