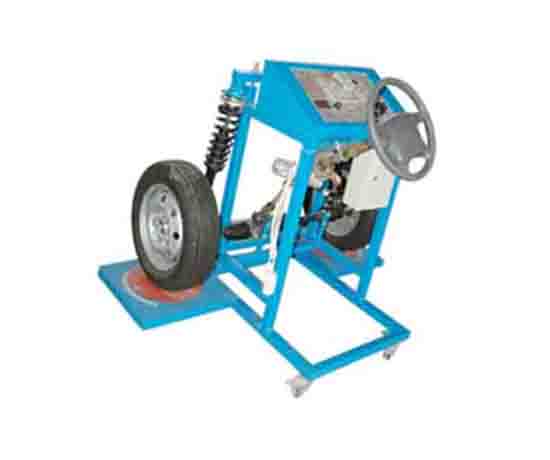

純電動汽車電動助力轉向一體化教學實訓系統實地呈現了項新能源實訓整車電驅動傳動系統核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，并培養學員對新能源實訓整車電驅動傳動系統故障分析和處理能力，適用于職業技術學院新能源純電動課程教學和維修實訓。

　　功能

　　1.汽車電動助力轉向一體化教學系統與動力電池和管理系統訓練平臺連接，連接電纜與原車匹配方式與原車相同;

　　2.教學系統可顯示電動助力轉向系統的工作原理圖，并安裝檢測端子，借助萬用表和示波器實時檢測各種狀態下的參數變化;

　　3.配備智能評估系統:

　　教學系統或教學板的信息管理:遠程故障設置控制系統模塊支持設備信息的SD卡傳輸和存儲，方便管理設備信息、試題和學生信息;

　　評估模式:系統有三種評估模式：

　　培訓模式:可選擇單個或多個故障點和故障類型進行設置，相應的故障會出現在培訓平臺或教學板上。退出此模式時，設備會自動恢復正常狀態，適合教師在培訓和講解時使用;

　　多人考試模式:可同時訪問多達50名學生進行考試，設置考試時間和分數，調用存儲的試題或新編制的試題生成試卷。實訓平臺或教學板上發生相應故障后，學生根據檢測過程進行診斷和測試，學生答題后系統不會自動恢復設備故障，適合分組考核或實習;

　　單一考核模式:老師選擇單一學生進行考核，可以設置考試時間和考試成績。學生答題后，系統會自動將正確的故障點恢復正常，適合學生技能點考核;

　　成績查詢及成績單導出:老師點擊考試結束或考試時間到了，軟件會自動生成成績單。教師權限可以查詢所有學生的成績和每個學生的答案，并可以轉換成Excel文檔導出到軟件和SD，方便教師管理自己的成績。學生有權查詢自己的答案，并出于教學目的進行更正;

　　老師設置故障，學員分析查找故障點，將主要部件引出檢查口直接檢測故障位置，從而掌握實車的故障處理能力;故障設置包含電子油門踏板信號;

　　基于安卓系統和無線網絡(WIFI)，智能故障設置和檢查系統被設計為可在任何安卓智能手機或平板電腦上運行的應用軟件。手機或平板電腦的WIFI聯網功能用于與帶有遠程故障設置控制系統模塊的培訓平臺或教學板進行無線通信，具有以下功能:

　　權限管理功能:系統可以設置管理員、教師、學生的權限。管理員權限可以管理系統的ID、密碼、考試范圍等。教師權限可以實現試題、學生班級信息、試卷存儲、成績查詢、成績單輸出等功能。學生權限可以管理學生信息和回答問題;

　　無線網絡(WIFI)連接:師生Android系統的任何智能手機或平板電腦通過WIFI與安裝在培訓平臺或教學板上的遠程故障設置控制系統模塊連接，形成無線局域網，有兩種網絡模式:

　　熱點模式:遠程故障設置控制系統模塊在熱點模式下運行時，用戶可以直接搜索系統模塊的SSID，并將其與任何一款具有WIFI功能的Android智能手機或平板電腦連接，無需無線路由器就可以將多個智能設備直接連接到遠程故障設置控制系統模塊，該模型適用于單個培訓評估項目的管理;

　　終端模式:遠程故障設置控制系統模塊在終端模式下運行時，自動連接到預設的WIFI路由器，移動終端用戶可以連接到同一個局域網的路由器，然后在智能故障設置與評估系統App軟件上搜索系統模塊的IP并連接。該模型適用于幾個實訓考核項目的管理;

　　故障設置功能:智能故障設置與評估系統的App軟件可以設置各種故障類型，如信號短路、對高短路、對地短路、信號反接、接觸不良、意外故障等。App軟件設置故障并傳輸?shù)竭h程故障設置控制系統模塊后，相應的故障會出現在培訓平臺或教學板上。學生可以通過相關的測試設備對實訓平臺或教學板的故障現象進行診斷和檢測，從而達到訓練和考試的目的;

　　4.該教學系統的配套培訓說明充分描述了汽車電動助力轉向一體化系統的工作原理、培訓科目、故障設置和清除點;

　　5.電動助力轉向系統控制器上蓋的半透明修改讓學生清楚地了解控制原理和內部控制組件;

　　6.電動助力轉向系統實驗臺主要部件安裝在教學系統上，電氣連接方式與實車相同，斷電后可輕松拆卸，讓學生掌握高壓系統部件在拆卸和組裝過程中的拆卸和組裝要點及安全防護;

　　7.借助二維碼掃描，在智能移動平臺的顯示屏上完整描述了主要組件的功能和pin定義(現場提供PPT課件演示;

　　8.教學系統由平臺和教學板組成，平臺水平放置，安裝主要部件;訓練平臺底部安裝四個腳輪，可以靈活移動。同時腳輪配有自鎖裝置，可以固定位置;

　　教學系統參數

　　1.外形尺寸: 2200 * 1200 * 1800(長*寬*高);

　　2.高壓電源總線電源:DC312V;

　　3.低壓控制工作電源:DC12V;

　　以上內容就是介紹的汽車電動助力轉向一體化教學系統：http://www.rqwkb.cn/sx-zl/961.html，希望對訂購電動助力轉向實驗臺的朋友們有所幫助,可能會出現介紹錯誤，看到請馬上聯系我們改正，想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話聯系我們索要設備的功能參數等，或者直接實地考察，也可電話微信溝通訂購等!
